1．前言
目前全球定位系統（CPS）定位技術是20世紀90年代興起的集空間科技、計算機技術、電子技術、無線傳輸技術等科技于一體而成的高端技術。其基本原理是：衛星（與地球軌道同步）不間斷地發送自身的星歷參數和時間信息，用戶接到這些信息后，經過電腦計算求出接收機的三維位置、三維方向及時間信息，具有速度快、連續、同步、全自動獲得三維坐標的優點，已在我國跨海長大橋的定位工作中起到了常規測量儀器無法起到的作用。其平面精度已能達到10mm+2ppm，高程精度達到20mm+2ppm的成果。無疑在工程測量史上是一次大的飛躍和進步。
但是在我國內河的大橋建設中，如果水面寬度或跨河長度在2000m以下時，若采用相應的高精度常規、測量儀器在工作方法上進行改革與創新，充分利用現有資源，同樣可以達到上述精度的要求，是完全可能的。
眾所周知，《公路橋涵梁施工技術規范》（JTJ 041—2000）表10.10.8—1中的第5項規定：墩臺軸線偏位允許偏差為10mm，如果用GPS標定出墩中心的坐標后，按規范要求墩間跨度尚須作檢核防止粗差的發生；另一方面，施工中在求得墩中心的位置后，還必須放樣出橋墩、臺的十字軸線以便施工，這樣需用經緯儀來放樣。筆者通過國內外若干特大橋的實踐，采用獨立的坐標系統，測設了與規范規定等級相適應的控制網，所有控制點設置了強制歸心的照準覘標和穩定可靠的置儀點。根據墩位的設計坐標和控制點的坐標，事先在內業計算出彼此之間的邊長及獨立坐標系統的方位角，繪制出幾種適應不同儀器的定位網絡圖，嚴格復核無誤后，方可在現場根據實測邊長或方位角，在圖上標定觀測點的坐標位置，并取得了令人非常滿意的成果。這些方法勞動強度低，操作容易，現場作業不必計算，標定點位按1:1的比例進行，因而精度很高且不易出錯，一般測量人員都容易掌握，所以已獲得使用者的鐘愛和接受?，F(xiàn)介紹如下：
2．大橋平面控制網的測設要求
橋梁平面控制網的測設是為橋梁建筑施工服務的，要確保橋梁上、下部結構按照設計圖紙正確、高精度地進行測量和放樣到實地的控制依據。同時為了滿足“建管并重”的要求，還必須考慮作為檢測墩、臺施工過程及竣工后的變形觀測的控制依據。這是一項保證工程質量的最根本的基礎工作，必須高精度地做好控制網的測設工作，確?？刂泣c點位結構的永久穩定性。這種專用控制網的特點有：①控制的范圍小，而控制點問的密度較大，精度要求高；②使用次數頻繁，必須定期檢核其穩定性；③受施工干擾。
這種橋梁專用控制網必要精度的確定方法，有三種：
（1）一是由跨河長度確定橋軸線的必要精度，就是根據跨河長度的大小來確定橋軸線上兩控制點之間的相對中誤差，基本上是個等比級數關系：
①橋長100m，兩岸控制點之間相對中誤差為l:10000；
②橋長200m，兩岸控制點之間相對中誤差為1:20000；
③橋長500m，兩岸控制點之間相對中誤差為l:50000。
這是老規范提出的橋軸線精度要求，它既沒有考慮到上部結構的形式以及墩跨的大小，也沒有顧及定位的精度。

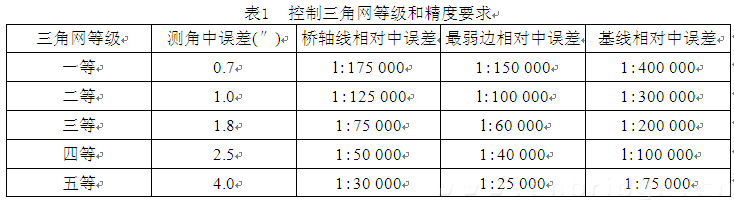

（2）二是由橋長、橋跨的大小、橋式以及施工安裝中等因素的綜合影響來確定三角網的必要精度，這是目前《新建鐵路工程測量規范》（TB 10101—99）對橋軸線精度進行估算的方法，文獻[1]在得出全橋長度相對中誤差后，就作為布設三角控制網時對橋軸線精度的預定要求。為此，便可根據從《新建鐵路工程測量規范》（TB 10101—99）的控制三角網的等級和精度的規定來選擇施測的三角網等級，見表1。
?。?）三是由墩中心的定位誤差來推算控制網最弱邊的精度。
筆者認為布設橋梁專用平面控制網的最重要的目的之一是要高精度地定出墩、臺中心的最或是值位置，盡可能地減少偏心的影響，使傳力處于最佳狀態。這樣在布網時，應使控制點本身的誤差所引起放樣點位的誤差，相對于施工放樣的誤差來說，小到可以忽略不計。根據這個原則，對平面控制的精度要求分析如下：

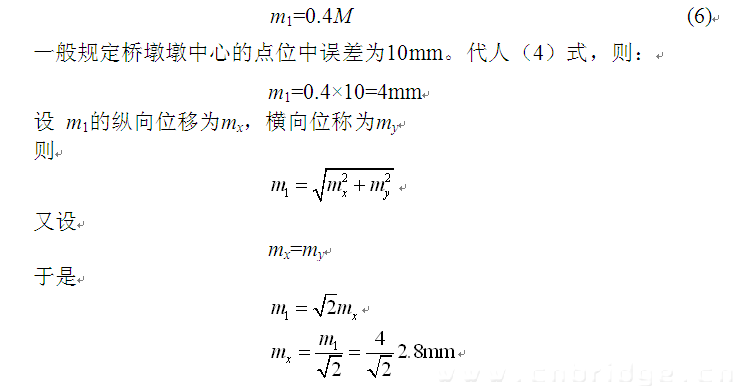

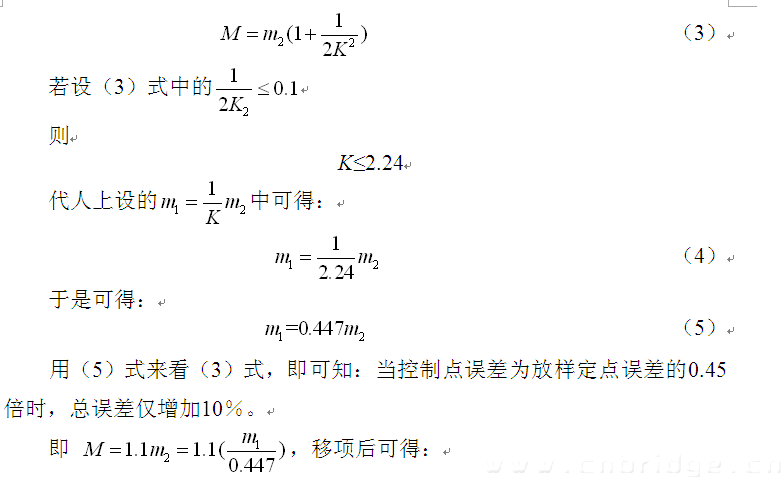

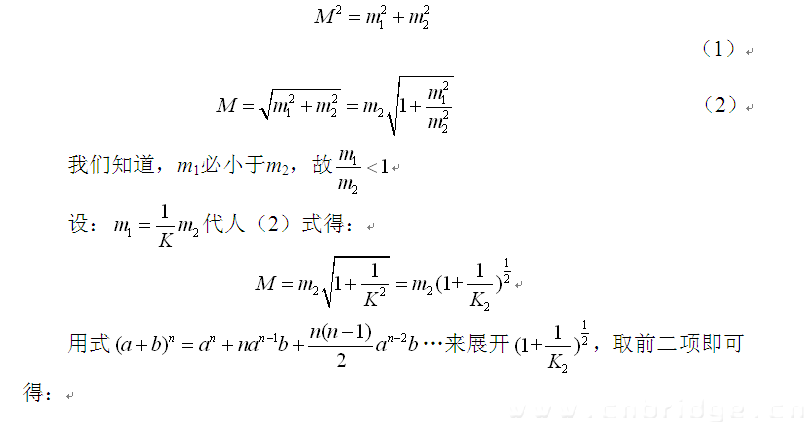

設 M為放樣后所得墩中心點位的總誤差；
m
1為控制網的點位誤差
m
2為放樣時，交會定點的誤差。
按此數值計算，對于1 000m長的三角網最弱邊的相對中誤差應不大于
，這個精度要求是相當高的。在實際工作中，我們常常發現全橋長度的最后竣工結果是能滿足規范的精度要求的，而江心的墩中心點誤差就不易達到l0mm的允許誤差范圍內，這是因為采用擴大邊（最弱邊）來放樣的結果。為此建議采取下述措施來提高墩中心定位的精度：
?。?）增加基線數，作為墩位放樣用的控制點最好是基線端點或基線上的節點。
（2）采用邊角網，選擇有利觀測時間，提高觀測精度。
（3）采用可調節的鋼管活動覘標標心，進行強制歸心。
（4）控制點的點位基礎，必須穩固。
（5）在基線方向上盡量多設節點，便于選擇較好的定位圖形。
根據以上分析，采用第三種方法來確定控制網的必要精度是既能在宏觀上控制好橋軸線的精度，又能在微觀上控制好每個水中墩位的精度達到規范的要求，基礎工作做得扎實可靠，才能確保全橋的定位精度要求，是不容忽視的。
3. 方位角網絡圖繪制的基本原理及應用實例

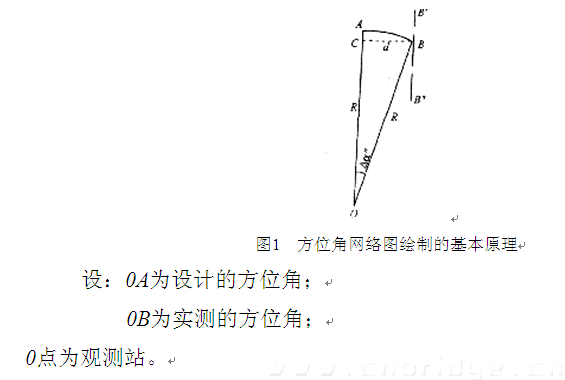

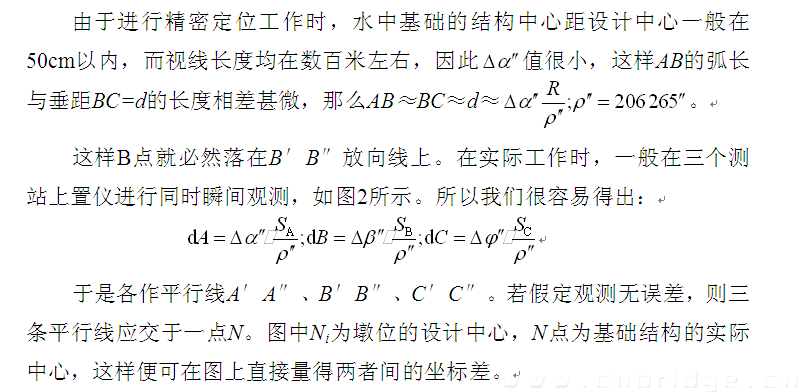

施工測量單位若不具備光電測距儀或全站儀設備，只要有高精度的控制網，采用秒級經緯儀進行前方交會的網絡圖來定位也是非常方便的。這種方位角定位網絡圖是根據所需定位的墩中心設計坐標與選定的控制點的坐標反算出其間的邊長、方位角及根據邊長求得的弧度秒差值來繪制的。每個墩位至少要有三個控制點的測站來進行交會，以相互檢核，應在圖紙上得出示誤三角形，取其內切圓心即是所求點的坐標位置。如圖1所示。

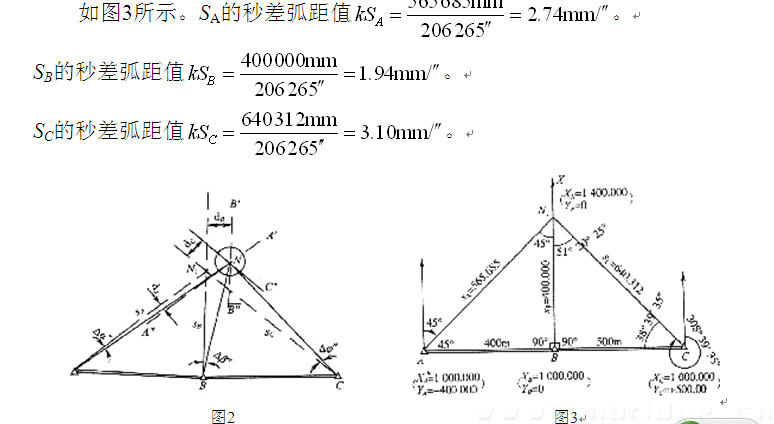

舉例：由于平面控制網上選擇好的各控制點至各墩間的獨立坐標系方位角、交會邊長、各邊的弧度秒差弧距值(S/p”)都是預先在放樣的總平面圖上設計并計算好了的。

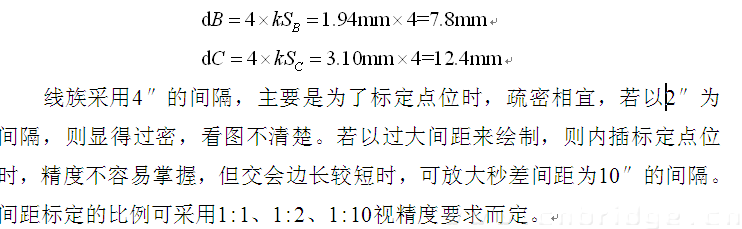

根據這三個方向的秒差繪制成用一定范圍的角差為間距的方位角列線線族網絡圖。這種底圖同觀測的方法相適應，由三個方向的線族（Group Lines）組成，線族成平行線的線間距d
i=4″×S
i/206 265=4k

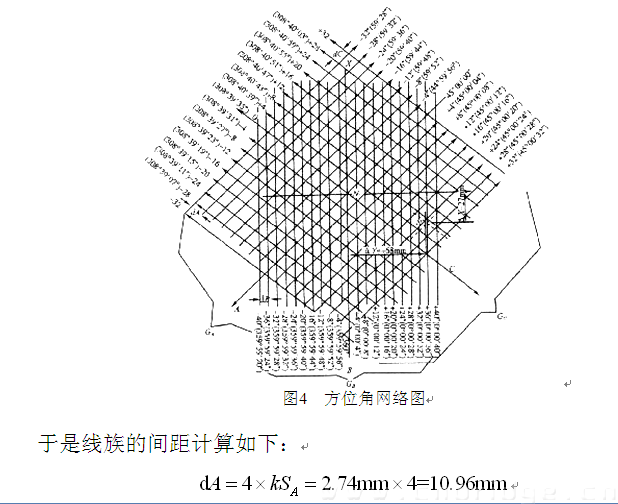

i，也就是每兩條線的間距代表4″的角差。如圖4所示。

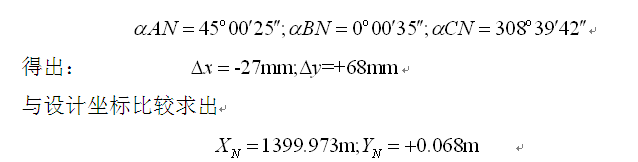

由三個方向的線族組成的方位角網絡圖，現場操作時置僅點用方位角來后視任意適宜的控制點覘標二個以資檢核，然后三個測站的經緯儀在統一信號下（一般由墩上的測量人員發布）同時瞬間觀測水中基礎機構中心N上所豎立的標桿，將讀得方位角，隨即用電話報告墩上測量人員。他就可以根據三個方位角值，直接標定N點的位置，與設計中心比較既可得出與值，如圖4所示：
采用同時瞬間觀測的目的，主要是水中的基礎結構尚未下沉到穩定的高程，有晃動的狀態。瞬間觀測，標定點位產生的示誤三角形小，標定精度高，提供數字及時，一般在2min內即可測定，隨測隨報，可以從系統的記錄中找出結構物在水中變動的幅度，從而了解錨錠錨繩伸縮幅度狀況，借以調整錨繩長度，使其受力均勻，有利于安全，保證水中基礎結構定位的精度。
從實踐經驗中可知，這種前方交會網絡圖定位法，不僅適用于大橋水中墩的定位工作，從小到一根單樁大到巨型沉井均可精密定位，而且對于港口碼頭，近海鉆機平臺的就位，水中漂浮建筑物的位移幅度的測定，都可以因地制宜地選擇各種比例圖來使用。因而只要有設計的坐標或虛擬的點位坐標，就可事先計算并繪制所需精度的網絡圖，外業實際應用時，甚感方便。
4. 邊長交會網絡圖繪制的基本原理及應用實例
用光電測距儀測距定位最大的優點是工作簡單，速度快，精度能滿足要求，但必須特別指出的是在工作前，儀器應作過近期檢驗或在已知邊上作校對比測，得出其加常數誤差，進行校正。否則稍有疏忽，就會出現粗差。
邊長交會時，一般采用三條邊交會，以置儀點為圓心以觀測邊為半徑，作三段弧長交會于N
1、N
2、N

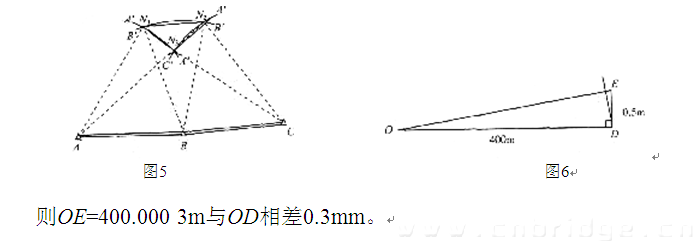

3三點，如圖5所示。
由于S
AN、S
BN、S
CN的觀測邊長比示誤三角形△Ⅳ，Ⅳ2Jr,的邊長大的多，所以將圓弧N
1N
2、N
2N
3、 N
1N
3用直線來代替，因此產生的誤差是極小的。完全可以忽略不計。如果交會邊長為400m，觀測點與設計的點相距0.5m，如圖6所示。
所以我們在穩定的墩、臺基礎上，置儀于N點，應分別在A、B、C上安置反射鏡，測定三條邊S
AN、S
BN、S

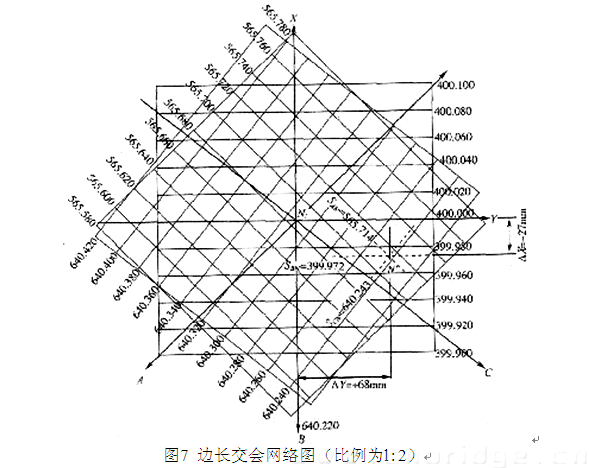

CN，用1:1或1:2的比例根據設計邊長作切線方向的邊長交會網絡圖就非常容易了，如圖7所示。
假定測得S
AN′=565.714,Sb
N′=399.972,S
CN′=640.243。
在圖上可很容易標定出N點，其坐標差：△X=－27mm，△Y=+68mm。
5. 用全站儀進行網絡圖定位的方法
全站儀實際上是將光電測距儀和電子經緯儀結合為一體的儀器，它的全稱為全站型電子速測儀，這種儀器除能自動測距、測角外，由于配有數
據處理系統，故還能快速完成一個測站所需完成的工作，包括平距、高差、坐標以及放樣等方面的計算。因而它具有多功能、高精度、自動化等方面的優點，是其他常規儀器不能做到的。但是全站儀是一種結構復雜、功能齊全、價格昂貴的先進測量儀器，在使用中要精心操作，如果儀器發生故障就會給工作帶來直接的影響。與全站儀配套使用的反射棱鏡，也必須保持干凈，要嚴格安置在測點上。全站儀的測角誤差，橫軸誤差和豎軸誤差，還有水平度盤偏心差，豎直度盤偏心差，豎直指標差以及光學對中器的誤差等，在使用前必須經過近期的嚴格檢驗。全站儀與一般光學經緯儀最主要的不同之處，是它可將測出的視準差存儲起來，在測角中自動對觀測值進行修正，而豎軸誤差也能通過傾斜補償自動消除。這是一般光學經緯儀所不能做到的，所以越是先進、精密的儀器，越是要正確地使用。在水中墩的精密定位工作中，若僅在一個測站上測定點位的坐標，是缺乏檢樣核條件的。至少應在第二個控制點測站上進行檢測，以避免粗差發生。同樣可以采用上述方位角網絡和邊長交會網絡來合并使用圖上定點，取兩套方法得出的坐標平均值，作為測定值，本文就不再贅述了。
6. 結語
大橋墩、臺定位最關鍵的問題，是在施工、測量過程中不允許出現粗差，為確保定位精度，必須做好基礎工作，要布設高精度的專用控制網，其控制點位要確保其穩定性和耐久性。為了避免現場定位出粗差，多做些內業準備工作，未雨綢繆，才能防患于未然。所繪制的網絡圖一定要仔細復核無誤后，方可拿到現場使用。這種網絡圖的定位方法還可以舉一反三，用在后方的交會工作上，參考文獻[1]已有介紹就不再重復。
參考文獻
[1]朱海濤．橋梁工程實用測量[M]．第2版．北京：中國鐵道出版社，2004．
《第十九屆全國橋梁學術會議論文集》上冊2010年
（作者 朱海濤）
