1、概述

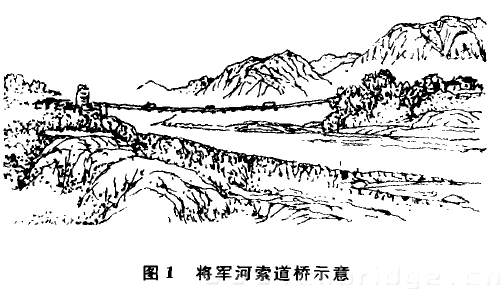

鄖西縣漢水將軍河索道橋建造于1990年，橋式為索道公路橋，由地錨、地錨桿、橋臺（鞍座）、主纜、橫梁、連接件、橋面板七大部分構成，橋梁凈跨342m，車行道凈寬4．1m，兩側人行道凈寬各0．75 m。設計荷載為汽～15、掛車一80，人群荷載2 kN /In 。地錨為重力埋置式地錨，預留地錨鞍，主纜通過連接件、地錨桿、錨鞍與地錨連接成一整體。主纜共74根，其中，穩定主纜24根，防險主纜6根，人行道主纜10根，車行道主纜34根。橫梁共36根，通過枕木、扣件懸掛于主纜下面。橋面由兩岸進出口段與跨中橋面組成，進出口段由l3根進出口桁與人行道、車行道進出口橋面板構成。橋面由36根橫梁分成37段。車行道兩側設置人行道，人行道中心線與橋軸線的距離為3m。木制橋面板直接鋪設于主纜之上，用連接件進行固定。索道橋結構形式見圖1。
該橋自建成后已運營了十多年，為了確保橋梁安全運營，于2002年3月對該橋進行了全面檢查。
2、檢測及結果
2．1 外觀普查
（1）行車道主纜。主纜有銹斑，錨桿局部見銹斑．滑輪夾板銹蝕較嚴重，可見成片蝕垢，局部銹蝕深度約1 mm。6號主纜在滑輪處斷絲1根。
錨桿、夾板普遍出現嚴重銹蝕現象，下層主纜滑輪夾板減薄約3～5mm。14號主纜錨桿直徑局部減少約4mm。銷軸端擋板已基本銹壞。
?。?）穩定主纜。連接器表面銹蝕嚴重，見大片深約3 mKll蝕坑，錨桿根部銹蝕嚴重，直徑減少約2～3 mm，下層主纜滑輪夾板銹蝕嚴重（分層、減薄約1～2 mm），錨窒口主纜表面見浮銹層。
?。?）保險主纜。錨桿銷軸擋板嚴重銹蝕，錨桿根部銹蝕嚴重。
?。?）人行道主纜。錨桿點蝕，主纜局部見浮銹，滑輪、鉸鏈夾板銹蝕嚴重。
?。?）橋面板下主纜及橫梁。鄖西縣側鞍座外主纜磨損嚴重，局部減薄l mm，主纜頂部見大片浮銹。8號主纜斷5絲，7號主纜斷2絲，9號主纜斷1絲。
抽查多處橫梁所在位置，發現主纜局部有浮銹，情況較錨室處好；橫梁情況尚可，僅發現局部漆膜剝落、浮銹情況。
經開挖檢查了橋兩岸埋人土層中的錨桿各一處，發現錨桿情況尚可，僅有局部漆膜剝落現象。從橋下檢查發現，多處主纜表面黃油干枯脫落出現浮銹。橋面木板多處腐爛。
2．2 橋面線形、矢度測量
用自動安平水準儀對全橋上、下游線形進行測量，最大矢度為8．037 m，超過了設計值（設計值≤ 8 m）。
2．3 主纜拉力測量
2．3．1 測量基本原理
將主纜視為弦的振動，在主纜上任意截取單元體，其基本平衡方程為：
其中，EI為主纜的彎曲剛度；P為拉力；m為主纜單位長度的質量；y為主纜的振幅；x為沿主纜方向的坐標；t為時間。
在主纜兩端為鉸支的情況下，式（1）的解式為：
其中，I為主纜的計算長度；k為主纜的自振頻率的階數，R一1，2，3，⋯ ， ；fk為主纜的第k 階自振頻率。
式（2）是主纜的自振頻率和相應主纜力的一般關系式，一般而言，主纜的彎曲剛度與主纜長度的平方相比很小，可忽略不計，故式（2）可改為：
2．3．2 基本方法
通常情況是利用加速度傳感器測量主纜在環境震動激勵下的振動信號，經過濾波、放大、譜分析，獲得主纜固有頻率，利用式（3）獲得主纜拉力。
2．4 損傷原因分析
?。?）橋臺兩頭的錨室及其附近缺少必要的排水設施，導致雨水、污水滲透或直接流向錨室，錨室地面堆積一層很厚的垃圾，使得錨室內的錨桿、凋節器、滑輪、滑輪夾板等構件長期處于潮濕的環境之中。特別在夏天，由于高溫作用更會加快其銹蝕速度，引起錨桿、調節器、滑輪、滑輪夾板、主纜嚴重銹蝕，大大削弱受力面積，削減面積達20%～30%。
?。?）主纜防護、養護力度不夠，相當一部分主纜表面黃油干枯脫落，并出現浮銹，嚴重威脅主纜的使用壽命及橋梁安全運營。有部分主纜因銹蝕而發現斷絲情況，這對橋梁安全運營非常不利。
?。?）橋面板多處腐爛，位于橫梁上的枕木嚴重腐爛，橫梁已發生位移。最大矢度超過原設計允許矢度值。當車輛在橋上行駛時，上坡難以爬行，橋面板產生相對滑動，并摩擦主纜。主纜有些部分因摩擦而損傷，并出現斷絲情況。
?。?）主纜受力情況：① 穩定主纜、防險主纜的拉力相對較均勻，偏差較??；② 人行道主纜拉力偏差較大，最大值與最小值相差159 kN。如1 6號主纜拉力513 kN，19號主纜拉力354 kN，建議進行調整；③ 行車道主纜拉力部分偏差較大，最大值與最小值相差181 kN，如22號主纜拉力513 kN，33號主纜拉力332 kN，建議進行調整。
3、有關驗算
3．1 竣工后檢測資料

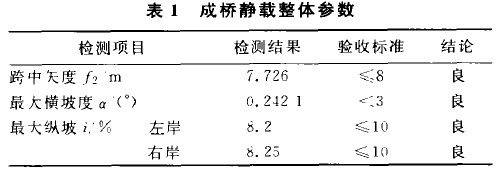

1990年6月23日該橋靜載整體參數見表1。
成橋時滿載荷載試驗的結果為：跨中矢度8．736 m，最大橫坡度19 22 ；左岸最大縱坡8．6%，右岸最大縱坡8．7%。
竣工時的結論：該橋通行平穩，無任何異常現象，總體滿足設計要求。
3．2 驗算的步驟及內容
（1）計算空纜的線形；
（2）按設計矢度7．726 m計算恒載（梁與主纜）作用下的主纜拉力；
?。?）計算全橋竣工后恒載作用下的主纜拉力；
?。?）計算在全橋竣工后滿載（跨中5輛車共800kN）下的主纜拉力、撓度；
?。?）計算全橋滿布車載（汽車一15級2o輛車）下的主纜拉力、撓度；
（6）按本次現場實測矢度和線形計算恒載（梁、主纜、橋面板）作用下的主纜拉力。

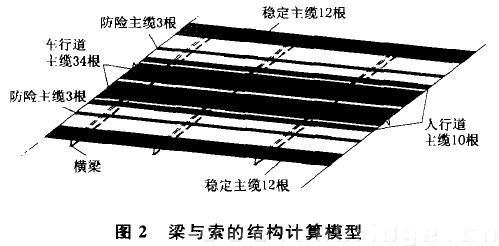

梁與索的結構計算模型見圖2。
3．3 計算結果
按上述步驟，用通用結構仿真程序驗算主纜強度、橫梁強度、索道橋跨中撓度和主纜單元內力、全橋滿布車載下主纜拉力以及恒載下索力，其結果匯總見表2。
3．4 驗算結果分析
?。?）由主纜強度驗算（荷載按竣工后，跨中5輛車800 kN計）可知，安全系數K：4．39，而由漢水將軍河索道橋的現場實測矢度和線形計算索力可知，實際安全系數為K=3．4，主纜中最多斷絲達8絲（其承載力約減少3．6 ），可能還不會影響索道橋的承載能力。但由于缺乏主纜鞍處的資料。無法進行主纜彎曲處安全系數的分析和計算，而該部分對于鋼絲繩而言是比較不利部分，從普查資料發現該部位鋼絲繩有不同的斷絲現象。因此該處將成為橋梁主要的安全隱患。
?。?）索道橋竣工后曾經發生過錨桿斷裂事故，而現場檢查顯示部分錨桿局部銹蝕嚴重。如直徑為50．0mm 的14號錨桿局部減少約4mm，截面面積減少29．44 ，未損傷時錨桿承載力為608．7 kN、極限承載力為1158 kN，而局部銹蝕嚴重的錨桿承載力為429．3 kN，局部銹蝕嚴重的破斷力為810．6kN，可見，局部銹蝕嚴重的錨桿的抗拉承載力已不能滿足安全營運要求。從實測來看，實測值比14號錨桿容許承載力大，但比破斷力小，因此，可以認為14號錨桿可能在經過屈服后又進入強度硬化提高，這也是導致主纜線形、矢度與建成初期產生差異的原因，建議對銹蝕嚴重的錨桿進行更換，以確保橋梁安全。另外，計算拉力比實測索力小，穩定主纜、防險主纜拉力相對較均勻（偏差較小），人行道主纜拉力偏差較大，最大值與最小值相差159 kN，應該進行調整。行車道主纜拉力部分偏差更大，最大值與最小值相差181 kN，應該進行調整。
（3）主纜矢度已大于設計矢度，實測拉力普遍大于計算拉力，個別拉力實測值比計算值大55 ．鋼絲繩結構安全系數也較低。
?。?）從普查檢算的情況來分析，該橋部分錨桿、調節器、滑輪夾板已嚴重銹蝕，個別錨桿的承載力已不能滿足規范要求，橋梁線形和矢度已超過設計允
許值，該橋在未經整治和加固前已不能滿足按設計荷載正常運營的要求。
4、養護、維修建議
4．1 鋼構件
鋼構件包括鋼橫梁、鞍座、錨桿以及鋼橫梁上的吊環等，其維修養護重點在于除銹和涂漆防銹。首先應更換部分銹蝕較嚴重的錨桿、調節器、滑輪、滑輪夾板，調節橋梁線形，使主纜矢度滿足原設計要求。
4．2 主纜
?。?）對主纜及配套設施應定期檢查，重點檢查部位是主纜與錨桿的連接和主纜與鋼桁梁吊環、鞍座的接觸部位。每年至少應進行1次檢查，遇到異常情況時應加強檢查，每次檢查后應有詳細的記錄。
?。?）檢查主纜的防銹措施，對主纜上缺少防護油的地方涂防護油，主纜兩端錨桿進行除銹和涂漆。
?。?）對主纜拉力及橋面線形做定期檢查，根據檢測結果對主纜拉力過大或太小的應進行拉力調整。主纜拉力調整時應同時配合進行橋梁的線形測定，若矢度太大，應進行調整（拉緊主纜，減小矢度）。
4．3 橋面板
?。?）應經常清掃橋面，保持橋面清潔平整。冬季結冰或下雪后，應及時清除橋面上的冰塊和積雪。
?。?）加強檢查，發現橋面損傷應及時修補，修補時應嚴格控制施工荷載的重量。
?。?）當大面積的更換橋面板時，應注意施工工藝，控制施工荷載。新的橋面板重量不應超過原橋面板重量。
4．4 其它
（1）增加橋臺兩頭錨室的排水設施。
?。?）派專人或成立專班對橋梁進行日常管理。
?。?）鑒于橋梁目前存在較為嚴重的病害，應切實做好限速、限載的規定，每次只允許單輛汽車過橋，車速不超過10 km/h，最大允許荷載為150kN。
（4）橋面要保持清潔，注意防火，禁止行人在橋上玩耍嬉戲。
5、結語
本文通過漢水將軍河索道橋的實例，對索道橋的檢測與檢算做了一定的探討，也提出了一些相應的維護措施，供同行們切磋、借鑒，共同為舊、危橋加固處理積累經驗。
