1.概況
漳州戰備大橋主橋采用三跨雙塔單索面預應力混凝土部分斜拉橋。梁體為單箱三室截面，支點處梁高3.8m，跨中處梁高2.4 m，梁高按二次拋物線變化，箱梁頂板寬27.0m，翼緣板懸臂長4.5m，梁底寬16.24-17.0m，兩外腹板斜置。設有縱、橫、豎三向預應力。
結構體系為塔墩分離、塔梁固結形式，0號塊梁段長12m，1號、2號節段長3.5 m，3-15號節段長4.0m，梁段最大重量為210 t(5號節段)。
該橋結構設計對掛籃施工的要求：①掛籃承載力不小于2100 kN，掛籃自重及全部施工荷載控制在1100kN 以內；②各梁段采用一次澆注混凝土，確保掛籃有足夠剛度；③滿足伸臂現澆及掛籃移動各懸臂施工階段的整體穩定。
掛籃設計主要困難為：梁段自重大，寬幅梁全斷面一次澆注，應同時滿足掛籃結構剛度大、自重輕及施工方便的要求。
2.三角形組合梁式寬幅掛籃設計總體構思
根據該橋結構設計的要求，結合國內掛籃施工現有水平，掛籃設計注重整體功能，不片面地追求輕型指標，總體構思體現在5個方面。
2.1 減輕掛籃自重途徑
(1)選用一種受力合理、安全可靠的輕型結構作為掛籃承重主桁；
(2)掛籃用材立足國內生產的高強輕質鋼材，并便于加工；
(3)主桁與底平臺結構分次走行降低掛籃平衡重荷載；
(4)充分利用后錨固。
2.2 縮短掛籃施工周期
(1)掛籃設計考慮各梁段全斷面一次澆注；
(2)掛籃走行考慮方便、快捷、工人勞動強度低。
2.3 保證懸澆混凝土質量
模板設計注重混凝土外觀質量，以剛度控制設計，采用新型材料制作模板，既減輕重量又堅固耐用。制定箱梁施工實施細則，嚴格規范保持平衡施工及限制施工荷載的措施，保證箱梁施工安全和質量。
2.4 改善施工條件和環境
設計掛籃時考慮所處位置箱梁面有寬敞的作業空間，便于放置各種機具和操作人員往返；在掛籃主桁上設置遮陽雨棚，改善工人作業環境。
2.5 考慮通用性
對掛籃結構適當處理以適應各種跨徑和不同寬度的各類箱梁施工。
3.三角形組合梁式寬幅掛籃總體構造
圍繞總體構思進行結構設計，掛籃主要技術參數如下：懸澆箱梁最大重量為210 t；梁段最大分段長度為4.0 rn；梁段高度變化為3.8-2.4m；掛籃走行方式為穿心式千斤頂連續張拉錨固于后支腿上鋼絞線前移；提升模板方式為用鋼吊帶通過千斤頂提升；掛籃總重為105t；掛籃主桁最大撓度為25mm；底模平臺最大撓度<20 mm；工作縱坡≤ 3 。

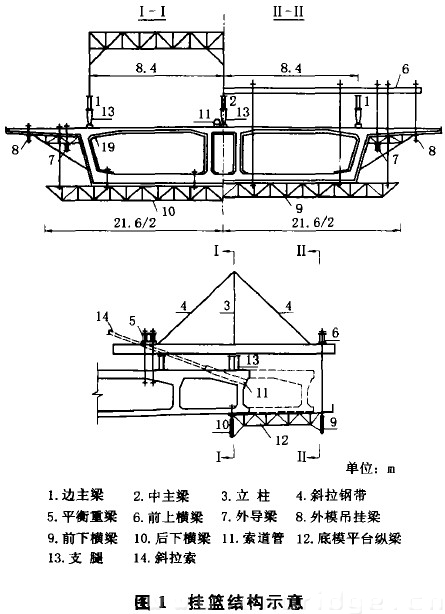

戰備大橋施工掛籃主要由3個系統組成，即主桁承重系統、底模平臺和吊掛系統、平衡壓重系統。三角形組合梁式寬幅掛籃結構見圖1。
3.1 掛籃主桁承重系統
掛籃主桁承重系統包括主桁與前后橫梁、行走裝置、后錨固裝置和遮陽雨棚等。
(1)主桁與前后橫梁
由3片三角形主桁在其橫向設置前后橫梁及橫向聯結系組成空間桁架，并在三立柱間設置聯結系形成門架。主桁采用16/20 mm厚的16Mn鋼板焊接成梁高為820 mm抗扭性能良好的箱形截面?？紤]通用性和拆裝的方便性，鋼拉帶、立柱和主梁間均采用70mm(20CrMnTi)銷軸連接。這種結構達到了使掛籃重量減輕的目的，且桿件布置合理、受力均勻，較好地發揮材料特性，并提供了一定的作業凈空。
(2)掛籃的走行裝置
掛籃的3個主梁下方分別設有前、后2個支腿及相應的配套滑道，前、后支腿與主梁間通過φ25mm的長螺桿連接。為提高三角形掛籃的操作凈空，支腿的設計高度達0.9m，寬度為0.35m。支腿下方緊貼焊接1塊厚度δ=2 mm 的不銹鋼板，并在支腿下方的滑道內連續布設四氟板，四氟板與不銹鋼板之間的最大摩阻系數μ=0.05，可有效地減少掛籃前移阻力。
(3)錨固裝置
當掛籃前移就位后，掛籃尾部通過錨桿與箱梁的邊(中)腹板內12根斜(豎)向蹬筋(432精軋螺紋鋼筋)連接，錨固于后橫梁上，后橫梁上方設置千斤頂進行錨桿張拉和錨固力釋放，錨桿與箱梁豎向預應力筋連接設計了一種專門的連接器，能較好地適應鋼筋埋設時在各個方向產生的誤差。
3.2 底模平臺及吊掛系統

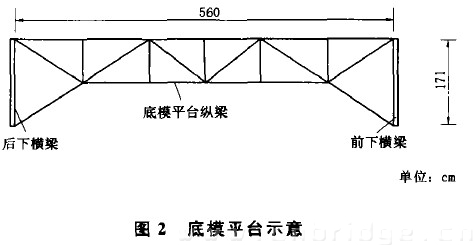

由于漳州戰備大橋主橋的梁幅寬達27.0m，為單箱三室結構，整個截面須一次整體灌注成形，根據其結構特點，設計出一種底模平臺前(后)橫梁、縱梁均為桁片式的寬幅底模平臺(圖2)，為戰備大橋施工工藝的順利實施提供了有力的技術保證。
底模平臺的前吊掛采用鋼絞線和鋼吊帶配合使用，并通過分配梁錨固于前上橫梁上，鋼吊帶和鋼絞線間設置專用連接器進行連接，以減少吊掛系統的重量，方便施工；而后吊掛則采用鋼吊帶錨固于前一節段箱梁底板上，底模平臺的兩側操作平臺部分則通過鋼絞線錨固于前一節段箱梁頂板翼緣上。
3.3 平衡壓重系統
掛籃前移之前，先將底模平臺臨時吊掛于箱梁頂板上，并將用于掛籃前移壓重的2只圓形水箱按照設計進行裝水壓重，然后解除掛籃主桁的后錨固約束，安裝好穿心式連續張拉千斤頂進行一次掛籃主桁及導梁的前移就位，再將掛籃的后錨固與箱梁的豎向蹬筋連接錨固，最后將底模平臺、側模和內模分別通過導梁滑移就位，并將底模平臺的前后吊掛錨固好。為了減輕掛籃的自重及箱梁頂荷載，灌注混凝土前需要將圓形水箱內的水放掉。
4.三角形組合梁式寬幅掛籃計算
4.1 荷載系數
有關荷載系數依據交通部頒發的公路橋涵設計和施工規范，荷載系數取值如下：① 考慮箱梁混凝土澆注時脹模等因素的超載系數為1.05；② 澆注混凝土時的動力系數為1.2；③ 掛籃空載走行時沖擊系數為1.3；④ 澆注混凝土和掛籃走行時的抗傾覆穩定系數為1.5。
4.2 作用于掛籃的主桁荷載
箱梁荷載：澆注箱梁的最大重量為2100 kN，考慮澆注混凝土時動力因素和掛籃施工安全方面的重要性，控制設計最大荷載W=1.2×2100 kN=2 520 kN。
施工機具及人群荷載：2.5 kPa，但總荷載不超過150 kN，因施工面積超過60 m²，故施工荷載取150 kN，其中底模平臺承擔150 kN×0.6=90 kN，側模承擔150 kN×0.4=60 kN。
掛籃自重：1050 kN。
風荷載：(由當?shù)貧庀筚Y料提供)750 Pa。
混凝土偏載：箱梁兩側腹板澆注最大偏差取10m³混凝土，自重約250 kN。
4.3 荷載組合
荷載組合Ⅰ：混凝土自重+動力附加荷載+掛籃自重+人群和施工機具重；
荷載組合Ⅱ：混凝土自重+掛籃自重+混凝土偏載+人群和施工機具重；
荷載組合Ⅲ：混凝土自重+掛籃自重+風載；
荷載組合Ⅳ：混凝土自重+掛籃自重+人群和施工機具重；
荷載組合V：掛籃自重+沖擊附加荷載+風載。
荷載組合Ⅰ--Ⅲ用于主桁承重系統強度和穩定性計算；荷載組合Ⅳ用于剛度計算，荷載組合V用于掛籃走行驗算。
4.4 計算說明
(1)通過計算來設計底模平臺縱梁，前、后下橫梁并求得其吊點反力。
(2)檢算外導梁受力是否滿足要求，并求其前后吊點反力。
(3)通過各前吊點的反力，設計前上橫梁，然后計算掛籃主桁三角架各部件內力并求出掛籃前支點反力和后錨固力。
(4)計算掛籃空載走行時傾覆穩定系數。
(5)通過計算為現場施工提供底模平臺前端預抬量參考值。
(6)計算假定：① 箱梁翼緣板混凝土及側模重量通過外導梁，外模吊掛梁分別傳至前一節段已施工完的箱梁頂板和掛籃主桁的前上橫梁上。② 箱梁頂板混凝土，內模及其支架的重量由底模平臺承擔。③ 箱梁底板、腹板混凝土及底模平臺重量分別由前一段已施工完的箱梁底板和掛籃主桁的前上橫梁承擔。④ 掛籃主桁的立柱與斜拉鋼帶之間的連接假定為鉸接。
4.5 結構分析計算
主桁結構內力與位移計算：掛籃主桁為空間桁架結構，桿件聯結分剛性、鉸接和半鉸接節點，對于焊接節點可處理為剛性節點，對于僅在一個平面內轉動而另一平面不能轉動的銷接視為半鉸接。計算主桁內力和位移采用“Pframe”程序計算，并用“SAP91”程序復核計算。
其它構件計算：掛籃的各種分配梁、銷軸、吊帶和底模平臺等均采用“Pframe”進行計算。
所有計算均根據不同的計算圖式和荷載組合，求得各構件的最大應力，經多次調整結構幾何尺寸，以達到滿足規范要求的前提下使結構材料最省、重量最輕。
5.結 語
實踐證明，戰備大橋設計使用的3片主桁組成的三角形組合梁式寬幅掛籃具有非常鮮明的自身特點，為寬幅主梁的全斷面一次性灌注提供了強有力的技術保證和實踐經驗，且每段箱梁平均施工周期僅為7．5 d，比原計劃的10 d縮短了2．5 d，為整座橋的提前建成并順利通車創造了有利條件。
