本文摘自《現代公路、橋梁、隧道工程設計、施工實用圖集》一書，該書由中國交通大學博士 楚京華主編
根據使用任務，橋梁結構除了承受本身自重和各種附加恒載以外，主要是承受橋上各種交通荷載，例如各種汽車、平板掛車、履帶車、電車以及各種非機動車和人群荷載。而且，鑒于橋梁結構處在自然環境之中，還要經受氣候、水文等種種復雜因素（外力）的影響。
通常可以將作用在公路橋梁上的各種荷載和外力歸納成三類：永久荷載；可變荷載；偶然荷載。我國《公路橋涵設計規范》（以下簡稱《橋規》）中，還根據可能同時出現的荷載作用情況，規定了設計橋涵時應考慮的不同荷載組合。下面分別介紹規范中有關設計荷載的一些規定。
一、永久荷載
永久荷載亦稱恒載，它是在設計使用期內，其作用位置和大小、方向不隨時間變化，或其變化與平均值相比可忽略不計的荷載。永久荷載包括結構物自重、橋面鋪裝及附屬設備的重量、作用于結構上的土重及土側壓力、基礎變位的影響力、水浮力、長期作用于結構上的人工預施力以及混凝土收縮和徐變的影響力。
結構物的自重和橋面鋪裝的重量，可按實際體積乘以材料的容重計算。
對于公路橋梁，結構物的自重往往占全部設計荷載的很大部分，例如當跨徑為！20~150m時，結構自重約占30%~60% 以上，跨徑愈大所占比例愈高。對于特大跨度的圬工橋、鋼筋混凝土橋或預應力混凝土橋，活載的影響往往降至次要地位。在此情況下，宜采用輕質、高強材料來減小橋梁的自重。
其他恒載均可按《橋規》有關規定計算。
二、可變荷載
可變荷載為在設計使用期內，其作用位置和大小、方向隨時間變化，且其變化與平均值相比不可忽略的荷載。按其對橋涵結構的影響程度，又分為基本可變荷載（亦稱活載）和其他可變荷載。
橋梁設計中考慮的基本可變荷載有汽車、平板掛車和履帶車的車輛荷載和人群荷載。同時，對于汽車荷載應計及其沖擊力和離心力。對于所有車輛荷載尚應計算其所引起的土側壓力。
規范中規定的其他可變荷載包括：汽車制動力、支座摩阻力、溫度影響力、風力、流水壓力和冰壓力等。
以下簡要介紹橋梁設計中常用的車輛荷載及其影響力和人群荷載，有關其他可變荷載的詳細計算方法，可查閱《橋規》的相應條文。
?。ㄒ唬┸囕v荷載
眾所周知，每一種車輛都有許多不同的型號和載重等級，而且隨著交通運輸事業的發展，車輛的載重量也將不斷增大，因此就需要擬定一種既滿足目前車輛情況和將來發展需要，又能便于在設計中應用的簡明統一的荷載標準。我國在對現有車型、行車規律等進行大量實地觀測和調查研究的基礎上，根據汽車工業的發展和國防建設的需要，制定了設計公路橋涵或其他受車輛影響的構造物所用的荷載標準。標準中把大量、經常出現的汽車荷載排列成車隊形式，作為設計荷載；把偶然、個別出現的平板掛車或履帶車作為驗算荷載。

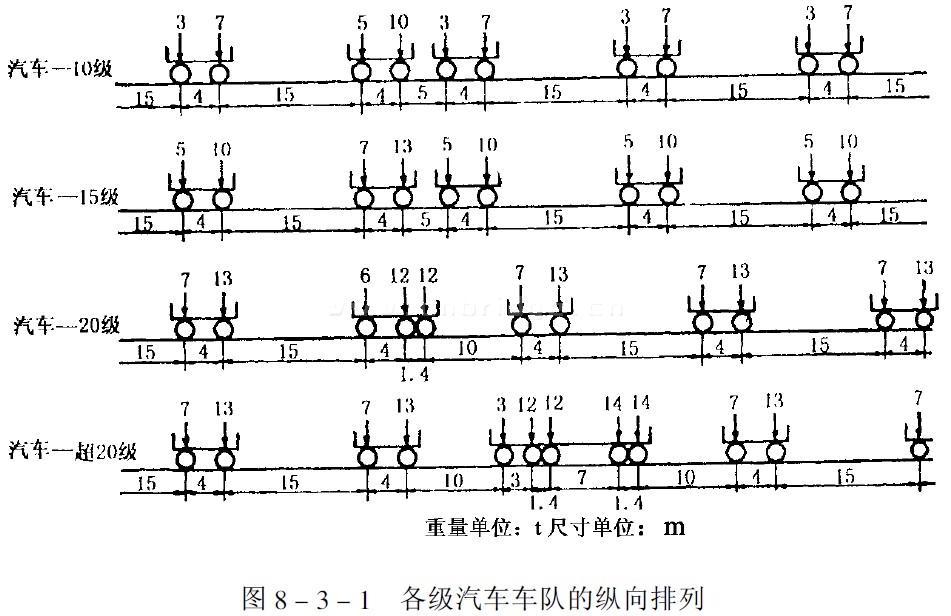

汽車車隊分為汽車—10 級、汽車—15 級、汽車—20 級和汽車—超)# 級四個等級。車隊的縱向排列和橫向布置及其主要技術指標規定如圖8-3-1和圖8-3-2所示。荷載級別的數字表示一輛主車的重量，以噸計。圖中所示的荷載均為軸重。除了輛數不限的主車之外，每一車隊中均規定有一輛重車。
在設計四車道橋涵時，考慮到四行車隊單向并行通過的機率較小，計算荷載可折減30%，但折減后不得小于用兩行車隊計算的結果。

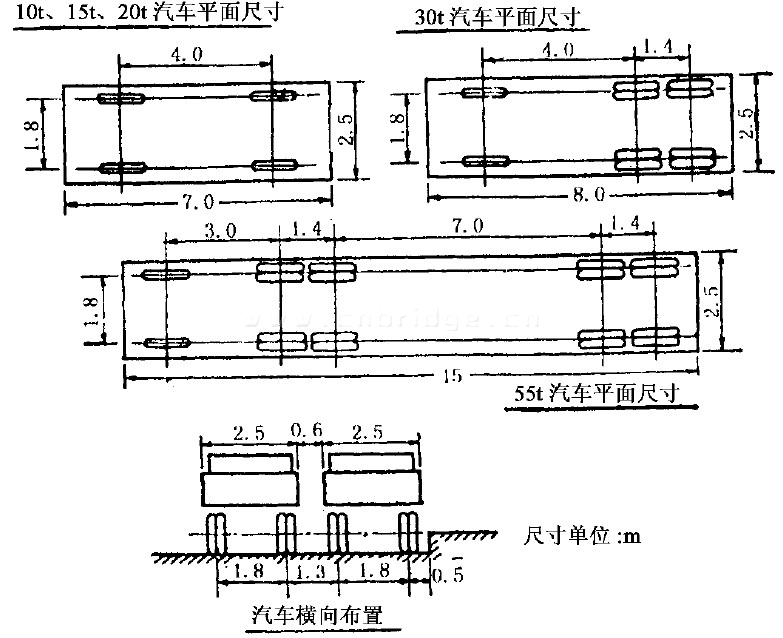

圖8-3-2 各級汽車的平面尺寸和橫向布置
驗算荷載分為80、100和120t 的平板掛車（簡稱掛車—80、掛車—100和掛車—120）以及50t 的履帶車（簡稱履帶—50），其荷載圖式及主要技術指標規定見圖8-3-3。
用驗算荷載進行驗算時：對于履帶車，順橋縱向可考慮多輛行駛，但兩車間凈距不得小于50m；對于平板掛車，全橋均以通過一輛計算。履帶車或平板掛車通過橋涵時，應靠中以慢速行駛。驗算時，不考慮沖擊力、人群荷載和其他非經常作用在橋上的各種外力。
設計各級公路的永久性橋涵或受車輛影響的構造物，所用的車輛荷載等級應根據公路的使用任務、性質和遠景發展等具體情況，一般可參照《公路工程技術標準》第7.0.2條表7.0.2 確定。
（二）車輛荷載的影響力
車輛荷載的影響力包括汽車荷載的沖擊力、離心力、車輛荷載引起的土側壓力（以上屬基本可變荷載）和汽車制動力（屬其他可變荷載）。
1.汽車荷載的沖擊力

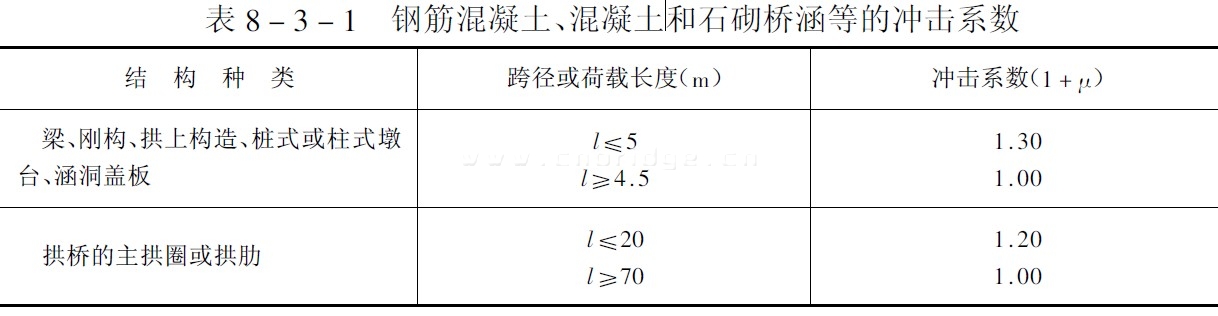

車輛以較高速度駛過橋梁時，由于橋面不平整、車輪不圓以及發動機抖動等原因，會使橋梁結構引起振動，這種動力效應通常稱為沖擊作用。在此情況下，汽車荷載（動荷載）對橋梁結構所引起的應力和變形，要比同樣大小的靜荷載所引起的大。鑒于目前對沖擊作用還不能從理論上作出符合實際的精確計算，一般就引出一個荷載增大系數，即沖擊系數（1+μ），來計及荷載的沖擊作用。沖擊作用是根據在現成橋梁上所做的振動試驗結果分析整理出來的，在設計中可按不同結構種類選用相應的沖擊系數。表8-3-1中列出了鋼筋混凝土、混凝土和石砌橋涵等的沖擊系數值。
沖擊系數（1+μ）是隨跨徑或荷載長度ι的增大面減小的，當ι在表列數值之間時，可用直線內插法求得。
鑒于結構物上的填料能起緩沖和擴散荷載的作用，故對于拱橋、涵洞以及重力式墩臺，當填料厚度（包括路面厚度）等于或大于50cm 時，可以不計沖擊作用。
2. 汽車荷載的制動力
制動力是汽車在橋上剎車時為克服其慣性力而在車輪與路面之間發生的滑動摩擦力（摩擦系數可達0.5 以上）。鑒于一行汽車不可能全部同時剎車，制動力就并不等于摩擦系數乘橋上全部車輛荷載?！稑蛞?guī)》規定：對于1~2 車道，制動力按布置在荷載長度內的一行汽車車隊總重量的10%計算，但不得小于一輛重車重量的30%；對于, 車道的橋梁，制動力按上述規定數值增加一倍。各種支座傳遞的制動力可按《橋規》中有關規定采用。履帶車和平板掛車不計制動力。
制動力的方向就是行車方向，其著力點在橋面以上1.2m 處。在計算墩臺時，可移至支座中心（鉸或滾軸中心）或滑動支座、橡膠支座、擺動支座的底板面上；計算剛架橋、拱橋和木橋時，可移至橋面上，但不計因此而產生的力矩。
3. 離心力

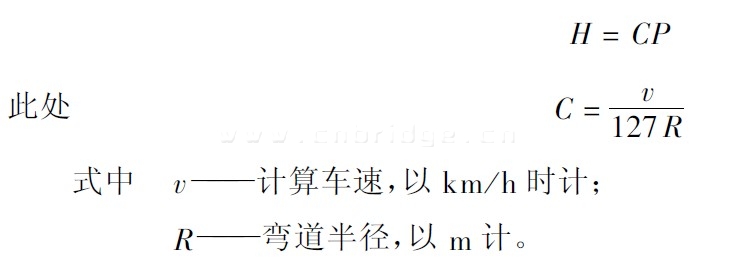

位于曲線上的橋梁，當曲率半徑等于或小250m時，須考慮車輛離心力的作用。離心力等于車輛荷載（不計沖擊力）乘以離心力系數C，即：
為了計算方便，車輛荷載P通常就采用均勻分布的等代荷載。多車道橋的等代荷載亦按規定折減，離心力的著力點在橋面以上!1.2m為計算簡便也可移至橋面上，但不計由此引起的力矩）。
4. 車輛荷載引起的土側壓力
車輛荷載在橋臺或擋土墻后填土的破壞棱體上引起的土側壓力，可按換算的等代均布土層厚度來計算。有關橋臺的計算寬度或擋土墻的計算長度可按《橋規》的相應規定來確定。
（三）人群荷載
設有人行道的橋梁，在以汽車荷載計算內力時，應同時考慮人行道上人群荷載所產生的內力。一般公路橋梁的人群荷載規定為300㎏/㎡（3000N/㎡）；城市郊區行人密集地區一般為350㎏/㎡（3500N/㎡），但亦可根據實際情況或參照所在地城市橋梁設計的規定予以確定。
三、偶然荷載
偶然荷載包括地震力和船只或漂流物的撞擊力。這種荷載在設計使用期內不一定出現，但一旦出現，其持續時間較短而數值很大。
公路橋梁的抗震設防起點，一般應為設計地震烈度8度，但連續梁橋、T 形剛構橋等宜采用設計烈度7度。在高速公路，一、二、三級公路和重要工礦公路上的大橋或受震害后修復困難的中橋，除采取抗震措施外，并應按地震力的作用進行強度和穩定性驗算（參見《公路工程抗震設計規范》）。驗算時只計恒載（城市橋可計入50%的車輛荷載）產生的地震力，不考慮其他荷載和外力同時作用。
位于通航河流或有漂流物的河流中的橋梁墩臺，在設計時應考慮船只或漂流物的撞擊力。取用撞擊力的數值一般可根據實測資料或與有關部門研究確定。當無資料作為依據時，可參照《橋規》附錄中的規定計算。
